유압실린더
|
|

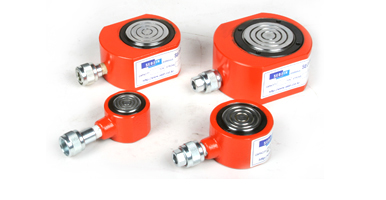

납작실린더 |
| ※
위 사진을 클릭하시면 제품사진, 도면, 현장적용사진을 상세히 볼 수 있습니다. |
제품설명 |
| 용도
: 틈새가 극히 작은곳에서 중량물을 약간 올리는 경우에 사용함
단동, 스프링
리턴식
모든 사양에
중량물 미끄럼 방지용 GROOVED SADDLE 장착
스트로크
: 11 ~ 16mm
ton :
10 ~ 150 ton
사용압력
: 700 BAR
카플러 :
3/8" PT
특수 실린더
주문제작 가능
|
|
|
제품규격 |
모델
Model |
용량
Cylinder
Capacity
(tons) |
행정
Stroke
(mm) |
실린더
효율면적
Cylinder
Effective
Area(㎠) |
오일용량
Oil
Capacity
(cc) |
후진상태
높이
Retracted
Height |
전진상태
높이
Extended
Height |
실린더
외경
Cylinder
Out Dia. |
실린더
내경
Cylinder
Bore Dia. |
Cylinder Dimension |
중량
Weight
(kgs) |
|
A |
B |
C |
D |
E |
|
SSLC-1011 |
10 |
11 |
14.4 |
16 |
45 |
56 |
85 |
44 |
56 |
1.5 |
|
SSLC-2011 |
20 |
11 |
28.3 |
31 |
52 |
63 |
102 |
60 |
76 |
2.7 |
|
SSLC-3013 |
30 |
13 |
41.85 |
53 |
59 |
72 |
115 |
73 |
95 |
4.2 |
|
SSLC-5016 |
50 |
16 |
60.8 |
99 |
67 |
83 |
140 |
88 |
114 |
6.9 |
|
SSLC-7516 |
75 |
16 |
103.87 |
164 |
79 |
95 |
165 |
114 |
140 |
11 |
|
SSLC-10016 |
100 |
16 |
126.7 |
203 |
86 |
102 |
180 |
127 |
152 |
14.7 |
|
SSLC-15016 |
150 |
16 |
201 |
317 |
100 |
116 |
215 |
160 |
190 |
25 |
|
|
|
|
|
